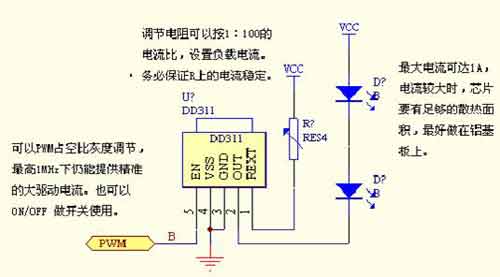

在參考設計時沒有涉及實際應用當中的電源部分、接地隔離處理、光學部分、長距離級聯供電、實際數據傳輸延時及波形頻率等等,主要是圍繞部分功率驅動的實際應用。

DD311

單通道大功率LED 恒流驅動器

產品概述

DD311 是一單通道輸出的LED恒流驅動器,內建電流鏡與電流開關組件,是專為驅動大功率LED而設計的芯片.DD311可驅動高達1安培的沈入電流(sink current),并可透過調整參考輸入電流(IREF)來任意設定輸出電流的大小.輸出電流值約為100倍的IREF,IREF可由調整外掛電阻或偏壓 (bias)電壓來設定.微調或使能偏壓電壓可校正LED間的亮度不一或實現多顆LED間整體亮度同時調整.芯片的輸出端可承受高達36V的電壓,支持多顆大功率LED的串接應用.內建輸出使能端(Enable),可輕易地實現大功率LED的高灰階應用。

特色

最大輸出電流:1A(由參考輸入電流IREF 設定)

最小輸出電壓要求:1V(當Iout = 1A 時)

最大輸出承受電壓:36V (輸出通道漏電流小于0.1uA)

最大輸出使能頻率:1MHz

絕佳的恒流輸出特性

應用

LED 建筑/娛樂/景觀照明

LED 一般或特用照明

LED 背光源應用

封裝形式

TO-252
